產品簡介:
『泵內直徑』:800~2400(mm)
『總?cè)軇唬?.35~9.25(m)
『最大輸送距離』:>500~1500(m)
『應用范圍』:廣泛應用于電廠粉煤灰,水泥,水泥生料,礦粉等物料的輸送。

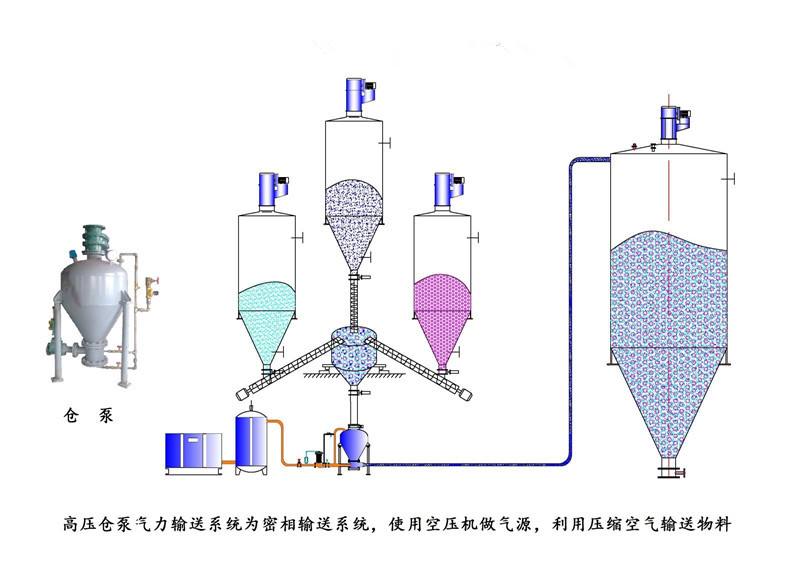

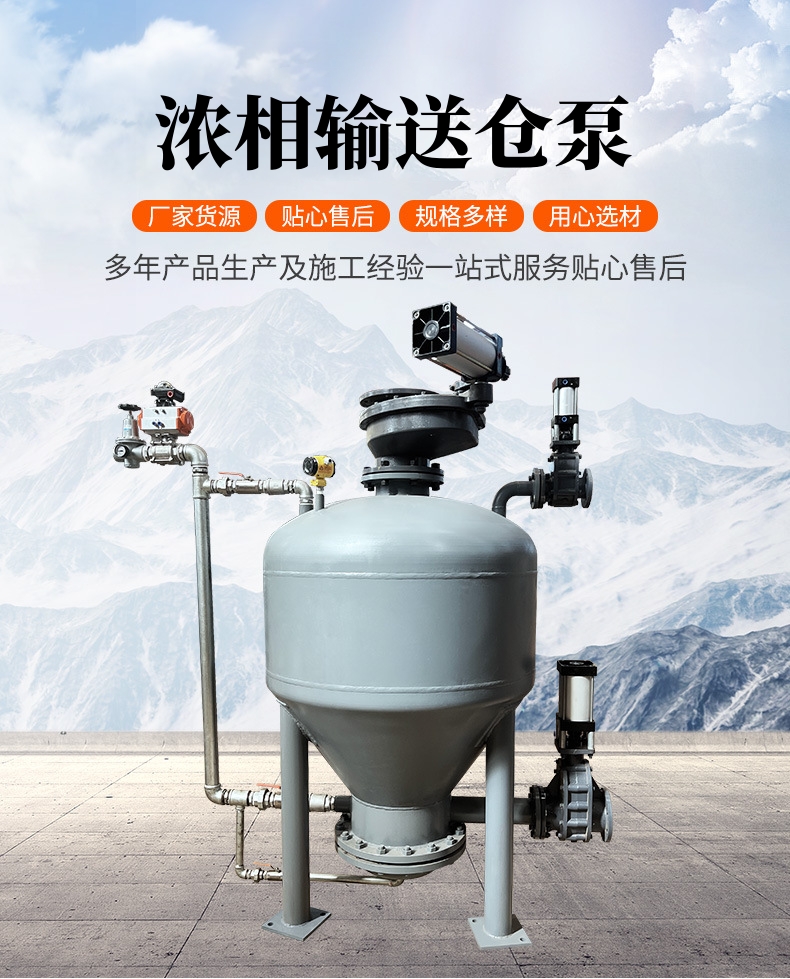

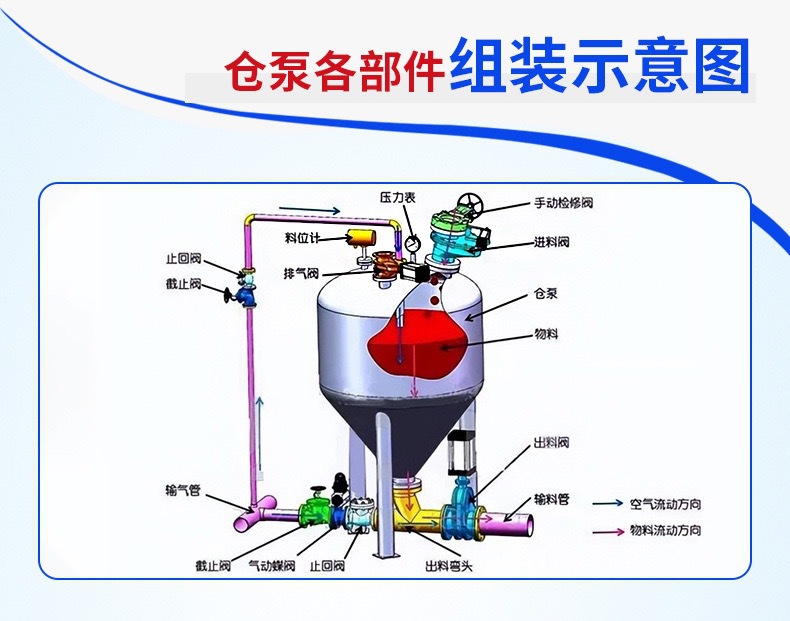

銳馳濃相輸送倉泵是在高壓下輸送粉狀物料的一種比較可靠的密相動壓氣力輸送裝置。倉式泵的卸料方式有兩種,其中底部出料是最常用方式,罐內物料通過圓錐面充氣槽充氣、噴嘴噴氣或其它方法得以流態化;在底部設置流態化充氣板(層)可使物料在罐的上部卸出。輸送氣體在罐中不同輸入平面上分布情況取決于輸送物料性質。
濃相輸送倉泵的設計考慮了多家倉式泵輸送系統的優點,并進行優化設計,以適應不同的工況條件。例如,上引式倉泵利用氣力壓差原理結合流化技術,對泵內粉體進行沸騰均化,并通過泵頂出料的方式進行輸送。這種設備常用于輸送水泥、生料、粉煤灰等粉狀物料,在水泥行業、電力行業等得到了廣泛應用?。

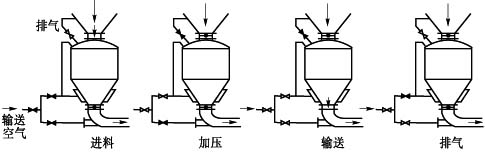

(1)打開進料閥和排氣閥,倉式泵在常壓下進料,直到水平料位計發出倉滿指示信號為止;
(2)關閉進料閥和排氣閥,然后打開高壓氣閥使罐內加壓;
(3)當達到操作壓力后,打開輸送空氣閥門和卸料閥,物料開始輸送;
(4)由壓力開關、料位計或時間繼電器顯示出輸送結束。此時關閉高壓氣閥和卸料閥,使全部壓縮空氣都用來清吹輸送管道;同時打開排氣閥,使罐內壓力減至常壓狀態。
參數 | L-0.6 | L-1.2 | L-1.4 | L-1.6 | L-1.8 | L-2.0 | L-2.2 | L-2.4 |
泵體內徑 | 800 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
總?cè)莘e(m) | 0.35 | 1.32 | 2.15 | 3.0 | 4.12 | 5.0 | 7.5 | 9.25 |
配用輸送管徑 | DN50 | DN100 | DN125 | DN150~175 | ||||
使用溫度(℃) | ≤120 | |||||||
最大輸送距離 | >500~1500 | |||||||
最大設計壓力(Mpa) | 0.78 | |||||||
輸送量(m/h) | 3 | 8 | 15 | 20 | 25 | 30 | 36 | 42 |
